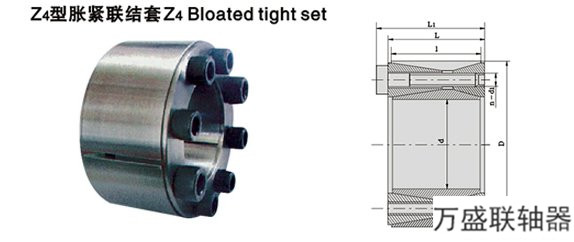

Z4型脹緊聯結套

時間：2018-12-03　　點擊：2334

詳細說明	?訂購熱線：187-3071-6577

Z4型脹緊聯結套特性: Z4型脹緊套由錐度不同的開口雙錐內環與開口雙錐外環及兩個雙錐壓緊環組成，用內六角螺栓鎖緊。與Z2型比較，結合面長，對中精度高，用于旋轉精度要求較高和傳遞較大載荷的場合。

標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

安裝參考范例

基本尺寸							額定負荷		脹套與軸結合面上的壓力 Pf N/mm2	脹套與輪轂結合面上的壓力 Pf′ N/mm2	螺釘?shù)臄Q 緊力矩 MA N·m	重量 kg
d	D	l	L	L1	d1	n	軸向力 F1 KN	轉矩 M1 KN·m
mm						n	軸向力 F1 KN	轉矩 M1 KN·m
70	120	56	62	74	M12	8	197	6.85	201	117	145	3.3
80	130					12	291	11.65	263	162		3.7
90	140					12	290	13.00	234	150		4.0
100	160	74	80	94	M14	15	389	19.70	213	133	230	7.2
110	170						483	22.60	242	157		7.7
120	180						482	28.90	222	148		8.3
125	185						480	30.00	212	143		8.5
130	190						480	31.20	205	140		8.8
140	200					18	574	40.20	227	159		9.3
150	210						572	42.90	212	152		10.0
160	230	88	94	110	M16		800	64.00	227	158	355	14.9
170	240						795	67.80	214	152		15.7
180	250					21	923	83.00	235	170		16.4
190	260					21	921	88.00	223	163		17.2
200	270					24	1050	105.00	242	179		18.8
210	290	110	116	134	M18	20	1118	117.30	197	143	485	23.0
220	300					21	1120	123.00	189	138		27.7
240	320					24	1280	153.00	198	148		29.8
250	330					27	1282	160.20	205	157		31.0
260	340					27	1430	186.00	205	157		32.0
280	370	130	136	156	M20	24	1650	230.00	192	145	690	46.0
300	390	130	136	156	M20	24	1650	245.00	179	138	690	49.0
注：Z4型緊脹聯結套螺釘?shù)臋C械性能等級為12.9級。
