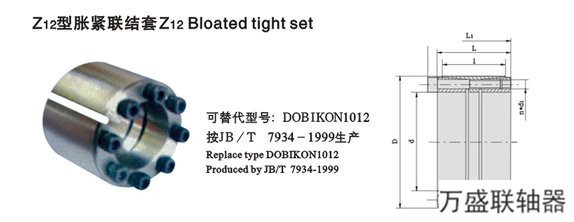

Z12型
脹緊聯結套
特性:Z12型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力二者的復合負載.
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180
安裝參考范例
Z12A型脹套
|
|
|
|
|
|
基 本 尺 寸
|
內六角螺釘
|
額定負荷
|
脹套與軸
結合面上
的壓力
Pf
N/mm 2
|
脹套與輪
轂結合面
上的壓力
Pf′
N/mm 2
|
螺釘?shù)臄Q 緊
力 矩
MA
N·m
|
重 量
kg
|
|
d
|
D
|
l
|
L
|
L1
|
d1
|
n
|
軸向力
F1
KN
|
轉矩
M1
KN·m
|
|
mm
|
|
25
|
55
|
32
|
40
|
46
|
M6
|
6
|
67
|
0.84
|
297
|
101
|
17
|
0.47
|
|
28
|
0.94
|
265
|
101
|
0.44
|
|
30
|
1.0
|
248
|
101
|
0.42
|
|
35
|
60
|
44
|
54
|
60
|
7
|
74
|
1.3
|
165
|
87
|
1.0
|
|
40
|
75
|
44
|
54
|
62
|
M8
|
145
|
2.9
|
282
|
116
|
41
|
1.1
|
|
45
|
75
|
44
|
54
|
62
|
145
|
3.26
|
251
|
116
|
1.2
|
|
50
|
80
|
56
|
64
|
72
|
8
|
165
|
4.15
|
200
|
98
|
1.4
|
|
55
|
85
|
9
|
186
|
5.15
|
205
|
104
|
1.6
|
|
60
|
90
|
10
|
207
|
6.2
|
202
|
106
|
1.7
|
|
65
|
95
|
10
|
207
|
6.75
|
187
|
100
|
1.9
|
|
70
|
110
|
70
|
78
|
88
|
M1O
|
10
|
329
|
11.5
|
223
|
114
|
83
|
3.1
|
|
80
|
120
|
11
|
362
|
14.5
|
215
|
115
|
3.5
|
|
90
|
130
|
12
|
390
|
17.8
|
208
|
115
|
3.8
|
|
100
|
145
|
90
|
100
|
112
|
M12
|
14
|
527
|
26.3
|
200
|
107
|
145
|
6.1
|
|
110
|
155
|
17
|
575
|
31.8
|
198
|
110
|
6.6
|
|
120
|
165
|
18
|
670
|
40.4
|
212
|
120
|
7.2
|
|
130
|
180
|
104
|
116
|
130
|
M14
|
16
|
759
|
49
|
180
|
112
|
230
|
11.1
|
|
140
|
190
|
18
|
842.8
|
59
|
186
|
124
|
11.8
|
|
150
|
200
|
19
|
896.6
|
67
|
185
|
127
|
12.6
|
|
160
|
210
|
20
|
950
|
76
|
183
|
128
|
13.4
|
|
170
|
225
|
134
|
146
|
162
|
M16
|
19
|
1223.5
|
104
|
172
|
113
|
355
|
19.6
|
|
180
|
235
|
20
|
1288.8
|
116
|
172
|
115
|
20.6
|
|
190
|
250
|
21
|
1363
|
129.5
|
172
|
116
|
23.8
|
|
200
|
260
|
22
|
1437.5
|
143.7
|
172
|
112
|
24.9
|
|
220
|
285
|
24
|
1581.8
|
174
|
172
|
115
|
29.6
|
|
240
|
305
|
26
|
1725
|
207
|
172
|
119
|
31.9
|
|
260
|
325
|
28
|
1846
|
240
|
170
|
117
|
34.3
|
|
280
|
355
|
165
|
177
|
197
|
M20
|
24
|
2428.5
|
340
|
168
|
117
|
690
|
52
|
|
300
|
375
|
25
|
2540
|
381
|
161
|
123
|
55.3
|
|
320
|
405
|
28
|
2881
|
461
|
175
|
119
|
67.3
|
|
340
|
425
|
29
|
2994
|
509
|
171
|
119
|
71
|
|
360
|
455
|
190
|
202
|
224
|
M22
|
28
|
3588.8
|
646
|
169
|
115
|
930
|
96.5
|
|
380
|
475
|
30
|
3821
|
726
|
170
|
115
|
101.2
|
|
400
|
495
|
31
|
3960
|
792
|
168
|
120
|
106
|
|
420
|
515
|
32
|
4100
|
861
|
165
|
1l6
|
110.7
|
|
440
|
535
|
24
|
4260
|
937
|
165
|
112
|
110
|
|
460
|
555
|
24
|
4260
|
980
|
158
|
107
|
113
|
|
480
|
575
|
28
|
5000
|
1200
|
176
|
121
|
118
|
|
500
|
595
|
28
|
5000
|
1240
|
169
|
1l7
|
122
|
|
520
|
615
|
30
|
5330
|
1390
|
174
|
121
|
126
|
|
540
|
635
|
30
|
5330
|
1440
|
168
|
117
|
131
|
|
560
|
655
|
32
|
5680
|
1590
|
172
|
121
|
135
|
|
580
|
675
|
33
|
5860
|
1705
|
172
|
121
|
140
|
|
600
|
695
|
33
|
5860
|
1760
|
166
|
118
|
144
|
|
注：Z12A型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。
|
|
