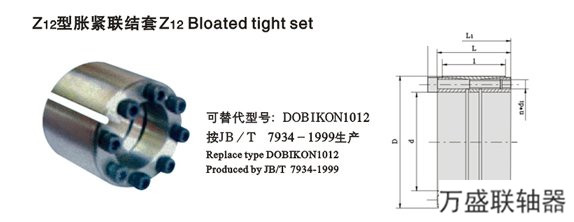

Z12型
脹緊聯結套
特性:Z12型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力二者的復合負載.
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180
安裝參考范例
Z12C型脹套
|
|
|
|
|
|
基 本 尺 寸
|
內六角螺釘
|
額定負荷
|
脹套與軸
結合面上
的壓力
Pf
N/mm 2
|
脹套與輪
轂結合面
上的壓力
Pf′
N/mm 2
|
螺釘?shù)臄Q 緊
力 矩
MA
N·m
|
重 量
kg
|
|
d
|
D
|
l
|
L
|
L1
|
d1
|
n
|
軸向力
F1
KN
|
轉矩
M1
KN·m
|
|
mm
|
|
70
|
110
|
50
|
60
|
70
|
M10
|
8
|
121
|
4.25
|
115
|
64
|
49
|
2.3
|
|
80
|
120
|
10
|
152
|
6.10
|
125
|
73
|
2.5
|
|
90
|
130
|
11
|
167
|
7.50
|
122
|
74
|
2.7
|
|
100
|
145
|
60
|
70
|
82
|
M12
|
10
|
177
|
8.81
|
97
|
60
|
69
|
4.1
|
|
110
|
155
|
10
|
177
|
9.74
|
89
|
56
|
4.4
|
|
120
|
165
|
11
|
193
|
11.6
|
89
|
58
|
4.8
|
|
130
|
180
|
65
|
79
|
91
|
14
|
247
|
16.06
|
93
|
61
|
6.3
|
|
140
|
190
|
15
|
264
|
18.5
|
93
|
62
|
6.6
|
|
150
|
200
|
15
|
264
|
19.86
|
87
|
59
|
7.8
|
|
160
|
210
|
16
|
290
|
23.27
|
87
|
60
|
9.4
|
|
170
|
225
|
78
|
92
|
106
|
M14
|
15
|
363
|
30.87
|
92
|
63
|
108
|
10.7
|
|
180
|
235
|
15
|
363
|
32.75
|
87
|
60
|
11.3
|
|
190
|
250
|
88
|
102
|
116
|
16
|
387
|
36.8
|
78
|
50
|
14.6
|
|
200
|
260
|
20
|
484
|
48.45
|
92
|
59
|
15.3
|
|
220
|
285
|
96
|
108
|
124
|
M16
|
15
|
505
|
55.57
|
83
|
54
|
168
|
20.2
|
|
240
|
305
|
20
|
673
|
80.75
|
100
|
67
|
21.8
|
|
260
|
325
|
21
|
705
|
91.67
|
97
|
66
|
23.4
|
|
280
|
355
|
110
|
130
|
M20
|
15
|
877
|
122.8
|
114
|
75
|
369
|
30.0
|
|
300
|
375
|
15
|
887
|
133
|
106
|
72
|
31.2
|
|
320
|
405
|
124
|
136
|
156
|
20
|
1181
|
189
|
102
|
67
|
48.0
|
|
340
|
425
|
20
|
1181
|
200.8
|
96
|
64
|
51.0
|
|
360
|
455
|
140
|
155
|
177
|
M22
|
20
|
1455
|
262
|
98
|
62
|
495
|
69.0
|
|
380
|
475
|
20
|
1455
|
277.7
|
93
|
60
|
73.0
|
|
400
|
495
|
22
|
1595
|
319
|
97
|
65
|
76.0
|
|
420
|
515
|
24
|
1751
|
367.8
|
100
|
68
|
80.0
|
|
440
|
535
|
24
|
1952
|
429.5
|
98
|
73
|
550
|
81.0
|
|
460
|
555
|
24
|
1952
|
448.4
|
94
|
70
|
85.0
|
|
480
|
575
|
25
|
2040
|
489.7
|
94
|
70
|
88.0
|
|
500
|
595
|
25
|
2040
|
508
|
90
|
68
|
91.0
|
|
520
|
615
|
28
|
2273
|
591
|
97
|
73
|
95.0
|
|
540
|
635
|
28
|
2273
|
614
|
93
|
71
|
98.0
|
|
560
|
655
|
30
|
2437
|
682.6
|
96
|
74
|
101.0
|
|
580
|
675
|
30
|
2437
|
707.4
|
93
|
72
|
104.0
|
|
600
|
695
|
30
|
2437
|
731.6
|
90
|
70
|
108.0
|
|
注：Z12C型脹緊聯結套螺釘?shù)臋C械性能等級為8.8級。
|
|
